果實/莖干生長傳感器

產品使用手冊

1、概述

    果實/莖干生長傳感器是一種位移增量傳感器，測量原理是利用果實/莖干生長傳感器移動的距離，來測量植物果實或植物根莖的生長長度，記錄了完整果實/根莖的生長尺寸。

2、使用范圍

    廣泛應用于科研課題、現代農場、氣象系統、現代農業大棚、自動灌溉等需要測量植物果實或植物根莖的生長長度的生產和科研領域。

3、產品資料

電流信號的阻抗要求

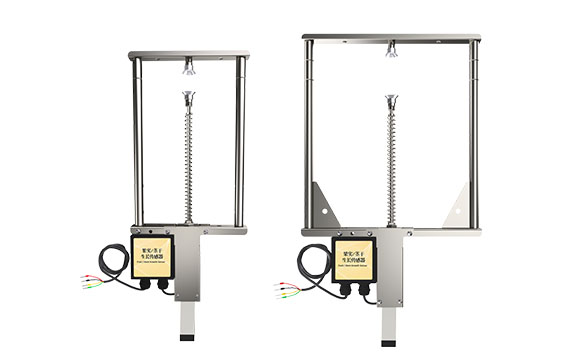

4、外觀形狀

    測量階段起始直徑用φA表示，最終直徑用φB表示。

    生長數值用△S表示，換算公式：△S＝φB－φA

5、使用方法

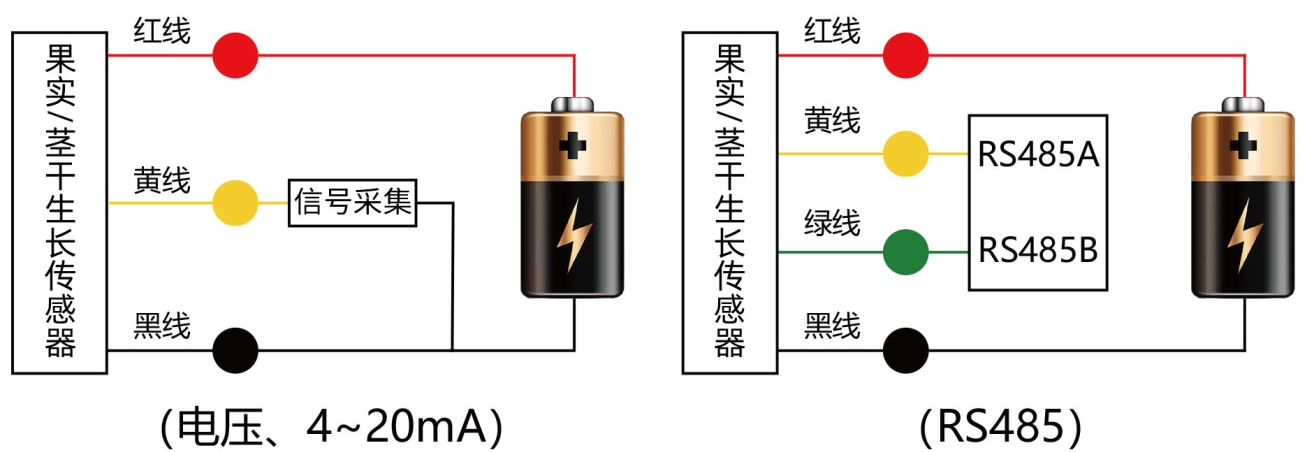

    果實/莖干生長傳感器可連接各種載有差分輸入的數據采集器，數據采集卡，遠程數據采集模塊等設備，接線說明如下圖：

6、安裝方式

本產品不防水，如果在室外使用請做好防雨措施。

第一步，用內六角扳手將上支撐架的兩側螺絲擰下。（如下圖所示）

第二步，將傳感器放到需要監測的位置，再將上支撐架安裝好。（如下圖所示）

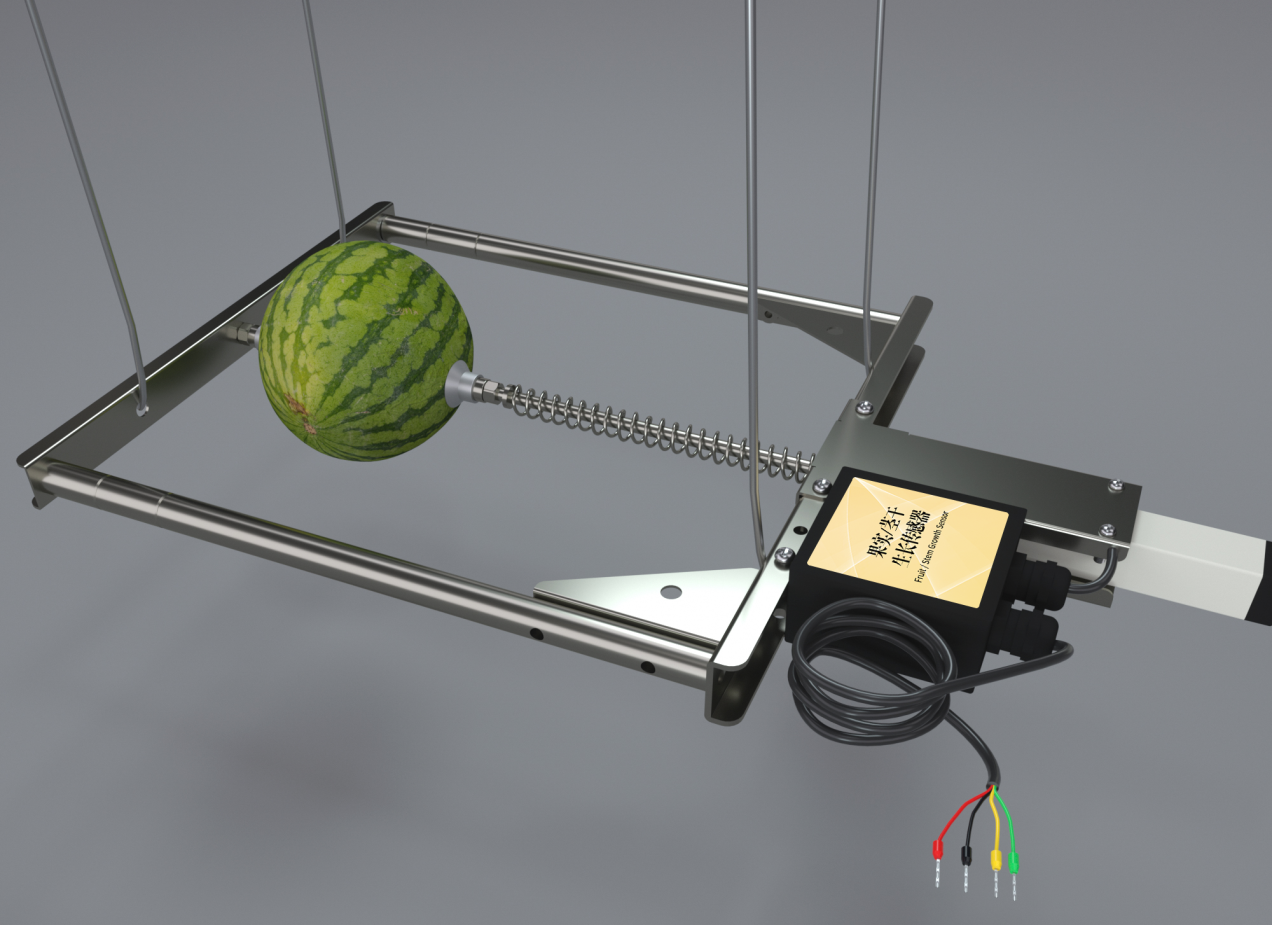

第三步，用鐵絲穿入四個固定孔并固定到樹上或果實上，也可用支架等方式固定，使傳感器保持平衡。（如下圖所示）

7、數據轉換方法

ΔS：生長數值，單位：mm；

V：采集器采集到的電壓值，單位：V；

A：采集器采集到的電流值，單位：mA；

RS485信號（默認地址01）：

標準Modbus-RTU協議，波特率：9600；校驗位：無；數據位：8；停止位：1

7.1 修改地址

例如：將地址為1的傳感器改地址為2，主機→從機

若傳感器接收正確，數據按原路返回。

備注：如果忘記傳感器的原地址，可以使用廣播地址0XFE代替，使用0XFE時主機只能接一個從機，且返回地址仍為原地址，可以作為地址查詢的方法。

7.2 清零當前尺寸命令

當傳感器正確安裝后，會有一些壓縮量，可以清零當前尺寸，記為數據零點，

主機→從機

若接收正確，按原路返回，清零當前尺寸命令完成。

7.3 查詢數據

查詢傳感器（地址為1）的數據（生長數值，生長絕對數值），主機→從機

若傳感器接收正確，返回以下數據，從機→主機

備注：
生長數值：以發送清零指令后的數據為參考零點的生長數值
生長絕對數值：以傳感器最初零點為參考零點的生長數值
生長絕對數值－生長數值＝傳感器安裝好后的最初壓縮量
增加生長絕對數值的意義在于可以精準計算出單位時間內的生長數值，避免因?yàn)槎啻涡?zhǔn)基準零點造成數據錯誤。

8、使用上的注意事項

（1）當收到產品時請檢查包裝是否完好，并核對傳感器型號和規格是否與您選購的產品相符。

（2）安裝處應遠離化學腐蝕環境。

（3）傳感器及導線應遠離高壓電、熱源等。

（4）傳感器屬于精密儀器，應存放在干燥通風常溫的室內環境。

（5）傳感器屬于精密器件，用戶在使用時請不要自行拆解，以免造成產品損壞。

9、產品保修

    本產品保修期為一年。從發貨之日算起，十二個月內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
