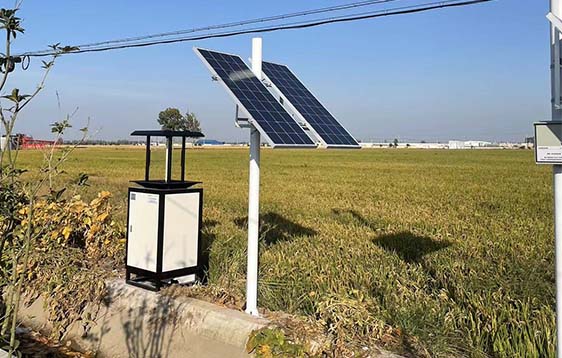

MC-CQCB-I型物聯網智能蟲情測報燈

簡介：MC-CQCB-I型物聯網智能蟲情測報燈是農業、林業、草原生態、檢疫、園林綠化、環境監測等行業重要的一個組成部分，該設備高度自動化，全自動實現害蟲的燈光誘捕、密閉收集、紅外烘干處理、蟲體分層處理、高清圖片拍照、自動清掃、實時環境數據監測、蟲體計數和識別等功能。同時擁有物聯網監控系統服務平臺，實現查看數據、遠程觀測，實時監控作物環境中蟲害的種類和密度狀態，以便及時提前做出應對措施和采取行動，將蟲害降低到最低程度，同時可以滿足上述行業中需要收集害蟲標本的用戶。

一、產品特點：

1、主機集成晝夜識別、雨感識別、變頻燈光誘蟲、活體收集、密閉收集、紅外殺蟲、自動補光、雨水分離、自動分層、水平清掃、高清拍照、標本收集等多功能為一體，人性化機械結構，智能設計，還可本地操作簡單，遠程系統平臺計算機、手機APP、微信公眾號多種查閱和控制方式。

2、產品安全性強，本機密碼識別，預防非管理人員誤操作。

3、八寸真彩組態觸摸屏幕，智能操作系統，本地設置設備、顯示運行狀態。

4、蟲情監測物聯網傳輸系統功能完善，可使用4G無線、以太網口等方式實現數據遠程發送。。

5、可采用交流市電和太陽能供電兩種方式。

6、主機結構采用鋼板噴塑防銹處理。

二、技術參數、功能：

1、符合GB/T 24689.1-2009 植物保護機械 蟲情測報燈；

2、利用光、機、電等數控技術；分段時控，遠程控制，可編程自動控制；

3、誘蟲光源：18-20W頻振燈管（主波長365nm）；

4、燈體尺寸：650 mm×670 mm×1900 mm；

5、撞擊屏互成120度角，單屏尺寸：長594±2mm，寬212±2mm，厚5mm；

6、工作電源：交流220V±60V；太陽能供電:北方建議≥200AH膠體電池，≥320W太陽能發電板，南方地區相應增加配置；配有漏電保護裝置；

7、設計壽命：10年；

8、燈管啟動時間：≤5s；

9、紅外處理倉溫度控制：工作10分鐘后可達到85±5℃，烘干溫度可以自動調節，烘干時間長度可以自行設置；

10、遠紅外蟲體處理致死率不小于98%，蟲體完整率不小于95%；

11、功耗：待機狀態≤5W；整燈功率≤450W；

12、晚上自動開燈，白天自動關燈（待機），在夜間工作狀態下，不受瞬間強光照射改變工作狀態；

13、蟲體進入紅外處理倉加熱烘干后，傳送到拍照平臺拍照上傳，平臺自動記錄每個時間段采集的圖片數據，保證每個時間段誘集到的昆蟲不混淆；

14、雨控裝置開關，將雨水自動排出，有效將雨蟲分離；徹底杜絕雨水分離不徹底現象；

15、振動平臺：將加熱處理后的蟲體振動鋪平，避免折疊；

16、拍照平臺：蟲體鋪平后，高清攝像機拍照上傳，并將拍照后的蟲體移入集蟲倉；

17、高清攝像機：標配800萬像素；(也可以采用1200、2000萬像素攝像機)

18、設備主體采用噴塑鋼板整體結構；

19、具有斷電記憶功能，斷電恢復之后可將斷電前的工作做完再開始新的工作；

20、GPS定位：通過GPS或者北斗定位；

21、氣象監測：可增加氣象傳感器、監測環境溫濕度、光照、風向風速、雨量、輻射、土壤溫濕度、鹽分、電導率、PH、ORP、O2、CO2、水勢等；

三、《人工AI智能蟲體識別系統》V3.0版本平臺：

1、《人工AI智能蟲體識別系統》，具有人性化的數據查看視覺界面和操作、控制按鈕，輔助以設備立體結構圖片形式，展現蟲情測報燈的工作狀態和故障判斷。支持手機、PC端，免費使用。

2、可實時查看設備歷史工作狀態參數數據，如虧電記錄、降雨監控、晝夜時間、環境溫濕度、經緯度、海拔高度、運行模式、蟲體收集圖片，同時支持下載上述數據。

3、《人工AI智能蟲體識別系統》V3.0工作原理：

（1）由于昆蟲的識別具有特殊性，各個昆蟲不同，涉及到昆蟲的死亡姿態，目前沒有通用的解決方案可以直接使用，所以該系統由我公司自己建設一個昆蟲庫進行定制化訓練。

（2）解決思路：該蟲體識別系統，通過EasyDL圖像分類任務，前期收集幾百張張圖片進行可行性驗證后，最終優化為識別準確率90%以上的模型。

（3）數據準備：第一步，明確需要識別的昆蟲。在測報燈照片中，種類包括，飛蛾、螟蛾、燈蛾、各種爬行昆蟲、各種會飛的昆蟲。 第二步，針對各種昆蟲，收集該種類下的各種角度，分別收集正面、側面、背面等多角度圖片。 第三步，形成可上傳到EasyDL進行訓練的數據，數據導入。第四步，當把圖片上傳到圖像分類數據集進行標注時，可批量標注功能快速為圖片打標簽，提高標注效率。

（4）模型訓練：當數據準備完成后，開始進行模型建設，完成模型創建后，進行訓練模型，啟動訓練。

（5）標出昆蟲：圖片上傳完成后，使用方框把昆蟲框起來，然后標出昆蟲名稱。

（6）人工AI訓練：AI自己把所有的昆蟲圖片訓練。最后達到昆蟲自動識別功能。

4、識別途徑：

（1）自動識別。使用本公司《人工AI智能蟲體識別系統》V3.0自動識別蟲體照片中的害蟲種類同時計數。

（2）人工識別。對于不能自動識別的害蟲種類，可以借助于高清照片進行人工遠程識別，然后在圖片中進行手工圈畫定位標注，同時自動計數。

5、蟲害統計功能。針對不同品種害蟲識別結果歷史數據，可選擇一定時間范圍內數據查詢統計，通過圖表形式顯示。可選任意害蟲種類，直觀看出發生的蟲害種類和數量，從而判斷其危害程度。

6、蟲害預警：針對具體的害蟲種類，設置特定時間段內的蟲害數量從而推斷其危害群體密度，設置報警閾值，通過報備的若干部手機號碼，實現害蟲數量報警，以短信形式發送到報備手機上。

7、常見害蟲蟲體識別種類：美國白蛾、粗艷苔蛾、稻縱卷葉螟、二化螟、粘蟲、棉鈴蟲、玉米螟、二點委夜蛾、斜紋夜蛾、甜菜夜蛾、大螟、小地老虎、小菜蛾、甘藍夜蛾、旋幽夜蛾、草地螟、黃地老虎、大地老虎、警紋地老虎、八字地老虎、華北大黑鰓金龜、東北大黑鰓金龜、暗黑鰓金龜、銅綠異麗金龜、東方螻蛄、溝金針蟲、細胸金針蟲、褐紋金針蟲、隱翅蟲、黃褐金龜子、藍目天蛾等200多種。
