新型MC-CPSC系列手持

觸摸屏科研級原位農業環境檢測儀

一、 適用范圍：溫室大棚種植、公園綠化帶、賓館、飯店、博物館、學校、辦公樓、醫院、車站、特種養殖、普通養殖、水產養殖、施工工地、旅游景區、博物館、水文與水資源（科研、教學、施工）專業、食品加工與生產、發酵行業、食用菌栽培、氣象數據監測、組培室、及各種戶外或者設施內需要流動精準精準環境中的氣象、空氣、水質、土壤、生態環境等項目參數數據，如果需要，也將上述數據通過GPRS網絡無線遠程發送至云端服務器，生成數據庫文件，用戶可隨時通過手機、計算機查看即時數據和歷史數據，同時看歷史曲線、柱狀圖等形式。

二、 性能特點：

1.手持式結構設計，ABS塑料材質，方便攜帶。配備便攜式鋁合金機箱。

2.真彩3.5寸觸摸屏中文顯示，屏幕亮度可調，可以適應不同環境下的顯示需要。

3.通訊方式：RS485 、USB、TYPE-C、4G傳輸和RJ45等可選。

4.數據采集可采取自動和手動采集兩種方式。測試數據可保存在儀器中。本機可查看、導出歷史數據，支持U盤數據拷貝。可清除歷史記錄。

5.時鐘顯示：實時顯示當前的時間，年-月-日 時：分：秒，可手動設置時鐘，斷電自動保存。

6.多路傳感器數據采集，如果配備本公司研發的分線器，多個集線器組合使用，最多可同時接入256個傳感器。

7.內置無線4G模塊，實現了多參數多功能在線檢測（可選）和數據遠程傳輸。

8.可增配GPS定位、電子羅盤、拍照、語音播報、脈沖采集等功能。

9.內置大功率鋰電池組供電，屏幕具有電量顯示功能；可持續工作12小時以上。

10.觸摸屏設置：支持屏幕亮度設置、網絡配置、傳感器設置、傳感器限值設置播報、傳感器采集間隔設置、主機拓展功能設置等。

三、主機技術參數:

1、觸摸屏：3.5”TFT，800*480像素，內置智能操作系統，65536真彩色，LED背光，亮度250cd/m2。

2、外觀尺寸：190*99*41。

3、通訊接口：標配USB口，可擴展RS232，RS485，RJ45及4G。

4、電源：內置鋰電池12.6V/2AH。

5、本機存儲：≤15M。

6、優盤存儲：≤32G，單文件≤4G。

四、傳感器參數簡介：

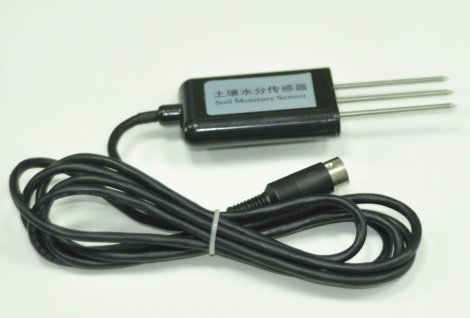

1、土壤水分

測量參數：土壤容積含水率

土質校正：壤土、黏土、砂土

測量單位：%( m3/m3)

測量量程：0～100%

輸出形式： 0-2.5VDC

測量精度：0～50%（m3/m3）范圍內為±3%（m3/m3）

工作范圍：-30℃～70℃

穩定時間：通電后1秒

響應時間：＜1秒

測量區域：以中央探針為中心的直徑為7cm、高為7cm的圓柱體

探針長度：55mm

探針直徑：3mm

探針材料：316L不銹鋼

密封材料：ABS工程塑料

電纜規格：2米3線制

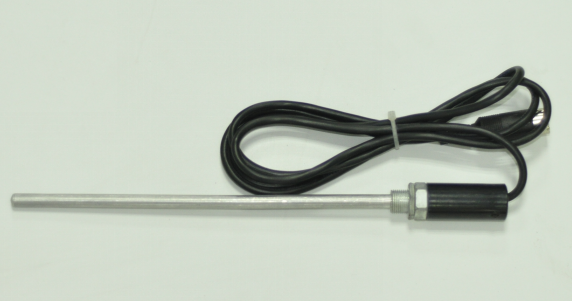

2、土壤溫度

測量參數：土壤溫度

測量單位：℃

測量量程：-55～150℃

測量精度：±0.2℃

穩定時間：通電后3秒左右

響應時間：＜1秒

探針長度：200mm

探針直徑：3mm

傳感器材料：316L不銹鋼；德國Heraeus公司進口A級ST-1-PT1000精密鉑電阻

密封材料：ABS工程塑料

電纜規格：1.5米4線制（電纜長度可選）

3、光照強度

測量單位：Lux

測量范圍：0-200，000Lux

輸出形式：電壓 0-2VDC

工作溫度：-30～70℃；濕度：10～90%RH

儲存溫度：-30～80℃；濕度：10～90%RH

準 確 度：±3％FS

非 線 性：≤0.2％FS

穩定時間：通電后1秒

響應時間：＜1秒

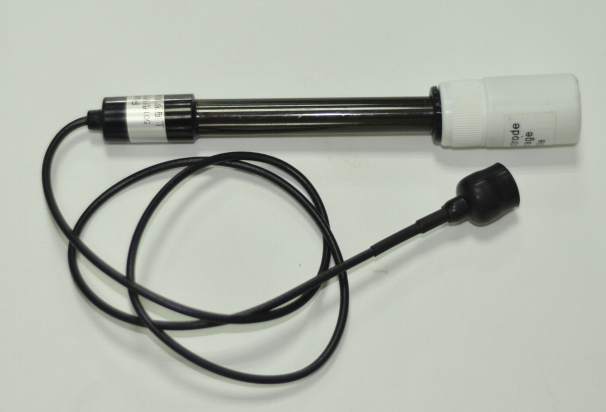

4、土壤PH（固態）

采用國際先進的固體電介質和大面積聚四氟乙烯液接界，不易堵塞，免維護,配備野外防護套和濾網

測量范圍： pH：0～14

輸出形式：電壓 0-2VDC

準 確 度： ±0.02 (pH4~9)

分 辨 率： 0.01

穩 定 性：≤0.02/24h

供電方式：DC 5~24V

輸出信號：0~2V，4～20mA，RS485等

工作環境：溫度0～60℃；相對濕度≤85%

電源功耗：≤3W

外形尺寸：96×96×110mm（高×寬×深）

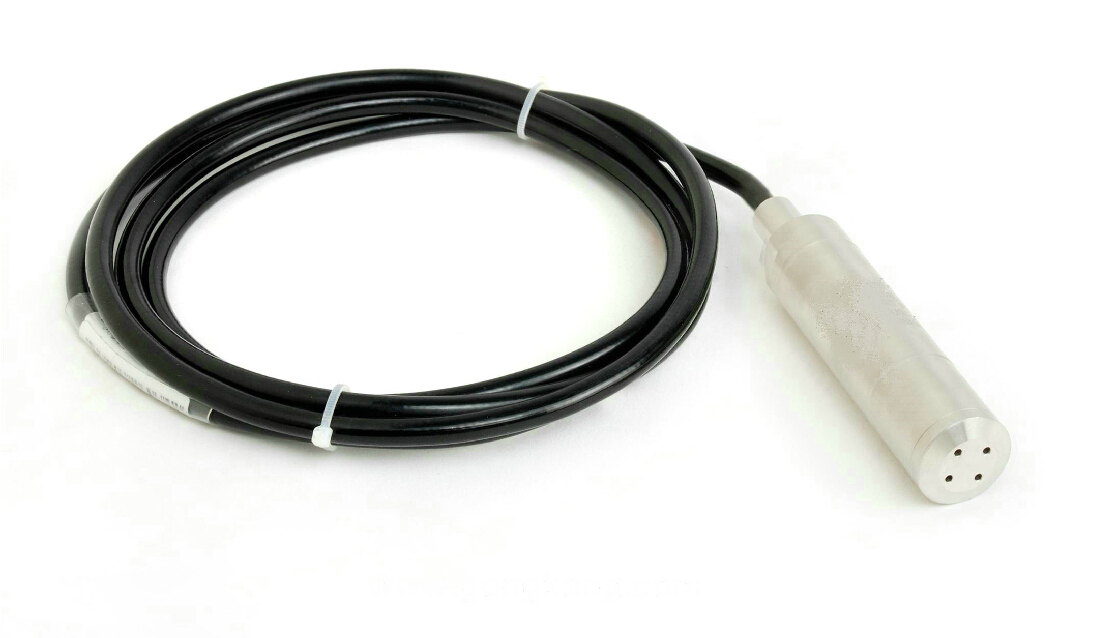

5、水深

測量形式及范圍：0～50000mmH2O

允許過載：2倍滿量程壓力

工作溫度：-20～80℃

溫度補償：-10～70℃

存儲溫度：-40～80℃

準確度：0.2%FS(典型)

穩定性誤差：0.2%FS(典型)

溫漂系數：0.03%FS（典型，量程小于5mH2O）

6、含鹽量

測量參數：鹽分

測量單位：mol/L

測量量程：0～0.15mol/L（標配），也可定做0～0.075mol/L，0～0.05mol/L等

測量精度：±2%

分辨率：無限小mol/L

工作范圍：-30℃～70℃

電導電極材料：石墨

穩定時間：通電后1秒

響應時間：＜1秒

密封材料：ABS工程塑料

電纜規格：2米4線制（RS485）（電纜長度可選）

7、電導率

測量參數：土壤電導率

測量單位：mS/cm

測量量程：0～20 mS/cm

輸出形式：電壓 0-2VDC

測量精度：±2%

分 辨 率：無限小mS/cm

工作范圍：-30℃～70℃

電導電極材料：石墨

穩定時間：通電后1秒

響應時間：＜1秒

密封材料：ABS工程塑料

8、風速

測量范圍：0～30m/s

輸出形式：電壓 0-2VDC

反應時間：＜1S

啟動風力：0.4～0.8m/s

供電電壓：5V DC

最大功耗：MAX≤200mW

工作環境：-30℃～75℃

9、風向

測量范圍：0-360º 　16個方位

輸出形式：0-2.5VDC

風向傳感器啟動風速：1.0m/s

風向測量精度：±1方位

風向定北：自動

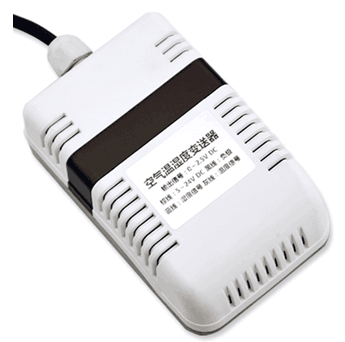

10、空氣溫濕度

（1）空氣濕度

測量范圍： 0～100%RH

輸出范圍： 0～5VDC

分 辨 率： 0.1%RH

準 確 度： ±2%（T>0℃）RH

穩 定 性： <1%RH/年

（2）空氣溫度

溫度范圍: -50～150℃

溫度精度: ±0.1℃

溫度顯示分辯率: 0.1℃

（3）空氣露點溫度

測量范圍：-40～50℃

分辨率：0.1℃

準確度：±0.1℃

11、光合有效輻射（光量子）

光譜范圍：400～700nm

量    程：0-2000 W/m2

供電方式： DC 5V

輸出形式：電壓0～2.5VDC

儀器線長：標配2.5米

響應時間：約1s（99%）

溫度相關：最大0.05%/℃

余弦校正：上至80°入射角

工作溫度：-40°至65°

相對濕度：0～100%

靈敏度：5～50µv/µmol·s­¹

內阻：＜2K

12、總輻射

光譜范圍：0.3～3μm

測量范圍：0～1500W/m2

供電方式： DC 5V

輸出形式：電壓0～2.5VDC

儀器線長：標配2.5米

負載能力：電壓型輸出阻抗RL≥1KΩ

響應時間：＜5s

溫度相關：＜±0.08%℃

余弦響應：＜±10%（太陽高度角10°時）

非 線 性：＜±2%

年變化率：＜±2%

工作環境：溫度-50℃～85℃， 濕度≤100%RH

產品功耗：1.8 mW

13、紫外輻射

測量范圍：0～200W/m2

光譜范圍：280～400nm

余弦響應：≤4%（太陽高度角為30°時）

響應時間：≤1S（99%）

供電方式：DC 5V

輸出形式： 電壓0-2.5VDC

工作環境：溫度-50℃～50℃

額定電壓：300V

溫度等級：80℃

14、大氣壓力

量程范圍：900～1100hPa

分 辨 率：0.1hpa

準 確 度：±0.1hPa

供電方式： DC 5V

輸出形式：電壓0～2VDC

儀器線長：標配2.5米

負載電阻：電壓型：RL≥1K

工作溫度：-50℃～80℃

相對濕度：0～100%

15、二氧化碳

量程范圍：0-10，000ppm

輸出形式：電壓0-2VDC

單    位：ppm

平均電流：峰值≤200mA；平均85 mA

預熱時間：3min

響應時間：< 90s

精    度：±3%F•S （25℃）

工作溫度：0℃～50℃

工作濕度：0～95%RH

溫度漂移：0.2％F•S /℃

穩 定 性：≤ 2% F•S

重 復 性：≤ 1% F•S

16、GPS衛星定位

（1)衛星通道搜索參數：16，1.023 MHz chip rate

（2)Sensitivity Tracking：Ultra high sensitivity to -158 dBm

（3)工作電流：39 mA a

（4)低功耗休眠電流：5 μA

（5)通訊接口：標準RS-232串口。

（6)天線形式：外接磁吸式信號增益放大天線  DGPS Accuracy Position ：2 meters CEP

17、ORP（氧化還原電位）

電極電位：245―270mv（15―30℃）

測試范圍：0-1999mV

參比電極內阻：≤10kΩ定性：±8mv/24h

指示電極：導通良好

適用溫度5—70℃

18、粉塵（PM2.5、PM10，PM1.0、TSP）

檢測氣體：PM1.0、PM2.5、PM10、TSP

輸出數據：UART 輸出（3V 電平）

          DAC(0～2V 對應0-1000)

          PWM 輸出

工作電壓：5V±0.1V

工作電流：70-140（mA）

休眠電流：<10mA

響應時間：≤90 秒

工作濕度：15%RH-80％RH（無凝結）

工作溫度：－20～40℃

存儲溫度：－40～60℃

使用壽命：3 年（空氣中）

19、噪聲

1、測量范圍：30dB~110dB，精度：0.5%

2、工作環境：設備非防水結構，需注意避免雨水淋濺，需注意防潮?？梢远ㄖ茖Ｓ糜诔睗癍h(huán)境的設備系統。

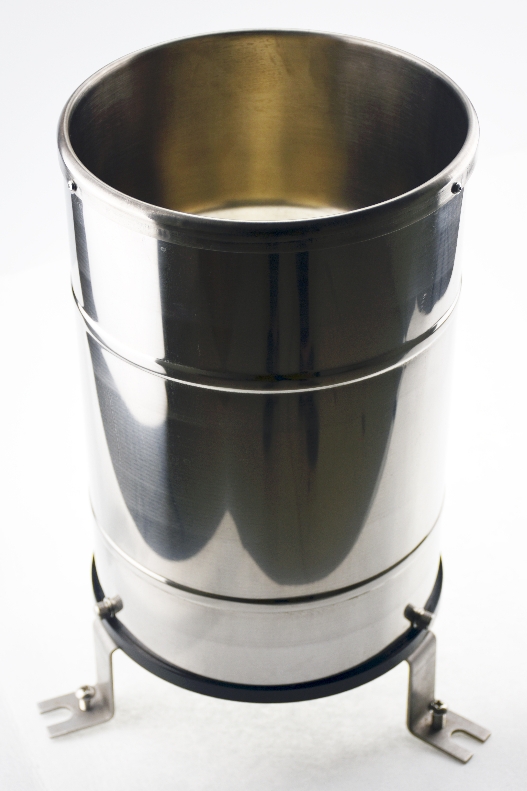

20、雨量

承水口徑：Ф200 ± 0.6mm

測量范圍：≤4mm/min（降水強度）

分 辨 率：0.2mm（6.28ml）

準 確 度：±4%（室內靜態測試，雨強為2mm/min）

輸出信號：開關接點通斷信號

工作溫度：0～50℃

貯存溫度：-10℃～50℃

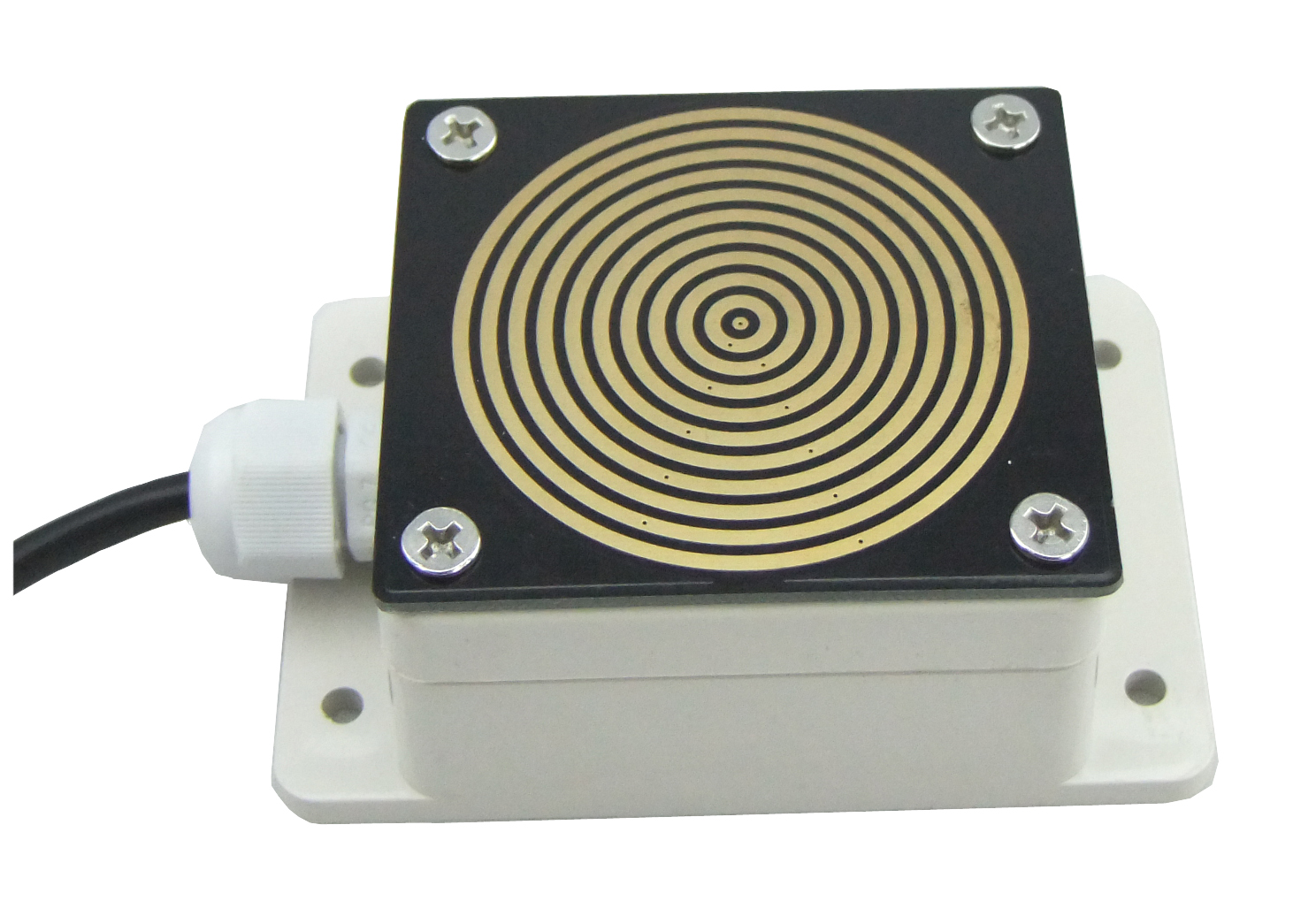

21、雨雪

測量范圍：0～1000mm

準確度：±0.1%F S

供電方式：DC12V

輸出形式：0-5v

負載能力：電流型輸出阻抗≤300Ω, 電壓型輸出阻抗≥1KΩ

六、價格體系和功能配置表

1、型號：MC-CPSC3真彩觸摸屏農業環境檢測儀  功能：檢測空氣溫度、空氣濕度、大氣壓力

2、型號：MC-CPSC4真彩觸摸屏農業環境檢測儀  功能：檢測空氣溫度、空氣濕度、大氣壓力、二氧化碳

3、型號：MC-CPSC5真彩觸摸屏農業環境檢測儀  功能：檢測空氣溫度、空氣濕度、大氣壓力、二氧化碳、光照強度

4、型號：MC-CPSC7真彩觸摸屏農業環境檢測儀  功能：檢測空氣溫度、空氣濕度、大氣壓力、二氧化然、光照強度、風速、風向

5、型號：MC-CPSC9真彩觸摸屏農業環境檢測儀  功能：檢測空氣溫度、空氣濕度、大氣壓力、二氧化然、光照強度、風速、風向、水深、噪聲

6、型號：MC-CPSC11真彩觸摸屏農業環境檢測儀  功能：檢測空氣溫度、空氣濕度、大氣壓力、二氧化然、光照強度、風速、風向、水深、噪聲、PM2.5、PM10

7、型號：MC-CPSC7W真彩觸摸屏物聯網在線(原位)智能農業環境檢測儀  功能：檢測空氣溫度、空氣濕度、大氣壓力、二氧化然、光照強度、風速、風向，數據遠程傳輸?shù)轿锫?lián)網平臺

8、型號：MC-CPSC7WV真彩觸摸屏物聯網在線(原位)智能農業環境檢測儀  功能：檢測空氣溫度、空氣濕度、大氣壓力、二氧化然、光照強度、風速、風向，數據和語音遠程傳輸?shù)轿锫?lián)網平臺，語音對講

9、型號：MC-CPSC15真彩觸摸屏原位智能農業環境檢測儀  功能：檢測空氣溫度、空氣濕度、大氣壓力、二氧化然、光照強度、風速、風向、水深、土壤溫度、土壤濕度、土壤酸堿度、土壤電導率、土壤鹽分、土壤ORP

10、型號：MC-CPSC15W真彩觸摸屏物聯網在線(原位)智能農業環境檢測儀 功能：檢測空氣溫度、空氣濕度、大氣壓力、二氧化然、光照強度、風速、風向、水深、土壤溫度、土壤濕度、土壤酸堿度、土壤電導率、土壤鹽分、土壤ORP，數據和語音遠程傳輸?shù)轿锫?lián)網平臺，語音對講

11、集線器  功能：擴展傳感器連接數量

12、中繼器  功能：用于增加485信號強度延長傳感器測量距離
